Máquina do stenter do ar quente com câmaras do sistema de gás 8 seções

Detalhes do produto:
Lugar de origem: China Jiangsu
Marca: KD
Certificação: CE MARK
Número do modelo: KZM180-420
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 GRUPO
Preço: negotiation
Detalhes da embalagem: contaner padrão
Tempo de entrega: 45 dias depois que obtêm o depósito
Habilidade da fonte: 2 grupos em 2 meses
  • Informação detalhada
  • Descrição de produto

Informação detalhada

Largura: 1800-4200MM Escala de velocidade mecânica: 10-100 M /min
Transportando correntes: corrente da placa do pino
Realçar:

máquina de revestimento de matéria têxtil da máquina do stenter

,

máquina mais seca de matéria têxtil

Descrição de produto

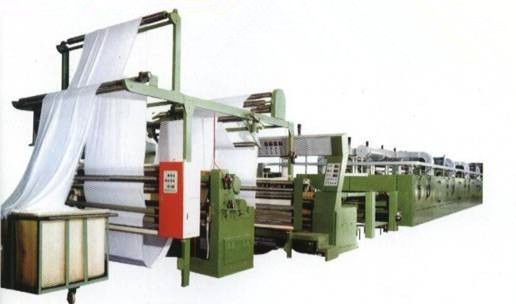

Máquina do stenter do ar quente com câmaras do sistema de gás 8 seções KZM-180-340







KZM-180-340 tipo stenter do ar quente que ajusta a máquina (sistema de gás)

Câmaras 8 seções





Processo:

Borda infravermelha do → apertado aberto do quadro de pano do → da entrada da largura, centrando o →padder para massacrar parafuso de trama da sobre-alimentação do →lower do dispositivo do straightener do → o auto que gasta a borda dealimentação superior do → →E+L que detecta o dispositivo do uncurler da borda dos dedos do → E+L quatro da borda →pinning na câmara do → para o → refrigerar de ar do → do ajuste do calor que fixa fora do compensador do → da água coolingφ570*2 do →, guider (colheita do balanço à J-caixa) /Plaiting device→batching de pano de E+L







Seção de pano da entrada:

1. O padder de MH591-180 MH591-180 massacra

2. auto dispositivo de trama do straightener

3. Tela principal: tela tecida

4. 180 larguras nominais do Cm: 180 Cm

5. 70-160 largura eficiente do Cm: 70-160 Cm

6. 10-100 escala de velocidade mecânica de M /min: 10-100 M /min

fonte 7.Heating: gás natural

8. Transportando correntes: corrente da placa do pino

9. Pressão de ar: acima de 0.5mpa

a parte superior 10.Infeed superalimenta a escala: -10% a 30%

11.Infeed mais baixo para superalimentar a escala: - 10% a 30%

12. PLC: Siemens, alemão

13. Conversor de frequência: a movimentação principal é Siemens, conversor de frequência do fã: Danfoss “HOLIP” de Dinamarca







l sistema do guider de pano da tela de E&L

Incluindo o rolo de tensão da rotação e a extensão do punho do ajuste, o braço longo é 1400mm de comprimento.

  • Um taub dentro do braço longo.
  • Movimentação dois para expandir o rolo (separador que separa o rolo)

l largura de A da placa do sensor

l um par de rolos de guia do centro, a superfície consiste em muitas placas, que são laterais movidas.

l auxiliar e componentes da movimentação

Para o pano seco ou molhado



Dispositivo do guia de pano

  • Flutuando o compensador giratório da tensão, controle a velocidade do padder massacram.
  • Padder massacra: MH591-180



o padder do dois-rolo massacra

  1. tipo enviesado do rolo
  2. Um revestimento e uma proteção dos feixes da cremalheira
  3. Rolo do defletor feito de aço inoxidável

4. Pressão do cilindro de dois grande-diâmetros para assegurar a compressão uniforme e eficiente
5. rolos do aperto:
6. o rolo ativo da compressão revestiu a borracha dura, dureza do °shore 85
7. o rolo de pressão da voz passiva revestiu a borracha dura, dureza do °shore 80

8. Rolo de borracha duro ativo, movimentação do motor 11kw



o padder massacra o tanque químico


1. Levantamento e redução pneumáticos
2. controle nivelado com dispositivo do regulador de nível
3. largura do rolo: 1800mm

4. Diâmetro do rolo: 350mm

5. Poder de espremedura total até 7 toneladas.
6. dispositivo de despejo para a drenagem rápida do tanque



Straightener de trama

Máquina do ajuste de Stenter combinada com a corrente do retorno horizontal




dispositivo da alimentação e da sobre-alimentação de pano



plataforma de alimentação de pano e para operar a plataforma


rolo superior da tração, mais baixo rolo da tração

2.2kw conduzem dois rolos da tração
A caixa de engrenagens do uso ajusta a transmissão do rolo da tração dois da tensão entre a tela
Taxa máxima do projeto da sobre-alimentação +40%
Comparado com a velocidade da corrente transportadora
Dois rolos do expansor, movimentação 1.5kw
Tatuagens da espiral de aço inoxidável
Dois da trama rolos ajustáveis eletricamente, 4 movimentação do × 0.18kw

Um rolo de guia instalado sob o rolo superior da tração



Ponte do medidor - situada na área da seção de alimentação de pano.



O dispositivo de alimentação da tela

A escova de dois pinos superalimenta o dispositivo, dispositivo de tensão da borda de pano

Regulamento independente esquerdo e direito
2 movimentação do × 0.37kw
E + L dispositivo do uncurler da borda



Alto equipado transporte da tela - correntes da tecnologia

O pano entra na trilha é 4500mm de comprimento

Conectado por uma modulação de solda da largura do fio,

A escova da borda de pano do impulso é ajustada no pano entra na área,

Tensor pneumático da corrente,

Correntes e trilhas na câmara

Movimentação coaxial da corrente

Placa do retorno horizontal do pino do fósforo da corrente, lubrificação durável da corrente,

De pano plataforma para fora

Rolo de guia Pin-fora





Dispositivo de ajuste elétrico da largura da corrente

Um parafuso dentro da área de alongamento, movimentação 0.55kw

Quatro parafusos estão em uma câmara quente

Um parafuso está na área de pano para fora, movimentação 0.55kw

Entre e retire fora do pano estão a uma largura indicada

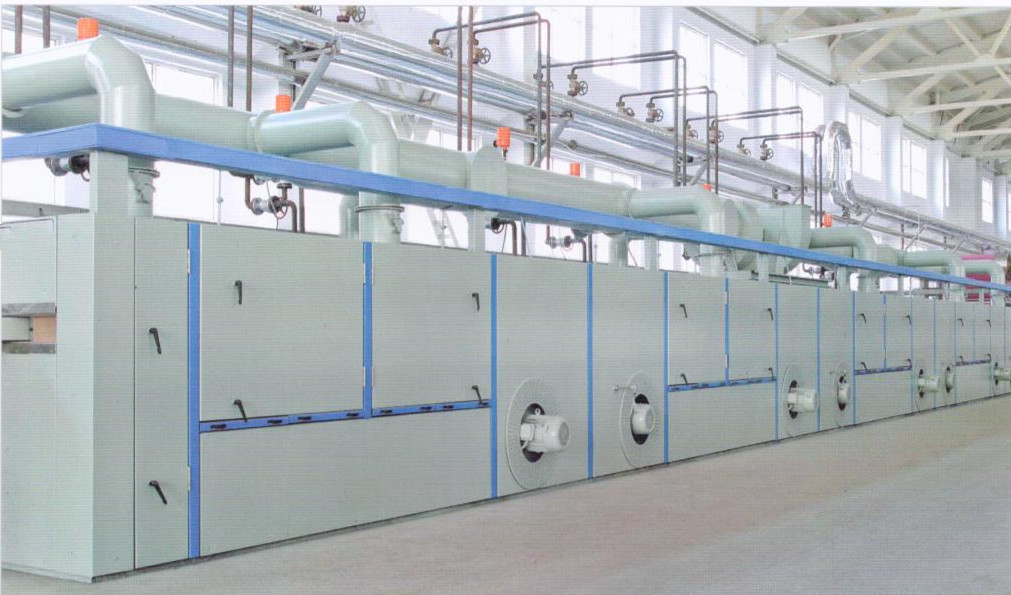

Câmara de calor

O quadro da câmara é feito do ferro de ângulo 6# e o aço do canal 8# soldou junto.

8 câmaras quentes, pela câmara são 3000mm por muito tempo

Aqueça - a porta de isolamento é feita 1.2mm de aço laminado 100mm, grosso, enchido com o material de isolamento e as tiras de borracha de silicone usados selando.

Com propriedades eficientes da isolação térmica

Os filtros dobro, filtros níveis mais alto podem ser limpados fora da operação do dispositivo, não abrem a porta e para baixo
Filtros inferiores da câmara para proteger a ventilação


Macio-tipo tomada do córrego KLD do CAD do pulverizador


Configuração-no projeto do fluxo de ar



Câmara quente antes e depois da sala da isolação

Entre e retire das telas têm a barreira do vento



A isolação térmica inferior

Painéis especiais da isolação, com fibra mineral grossa de 100mm


Lugar na parte inferior quente da câmara



Sistema de ar de circulação “canal dobro”
Separando o fluxo de ar do canal superior e mais baixo e do controle manual.
Oito câmaras quentes, cada câmara têm 2 fãs de circulação.
A conexão direta de FM ao motor e ao fã, poder é 7.5kw/1740rpm, velocidade máxima é 1740rpm.
8 grupos de dispositivo da modulação de frequência, cada poder 15kw.



Sistema protetor

A indisponibilidade interrompe automaticamente sopros do fluxo de ar à tela

Quando você girar sobre, sistema de memória restaurado automático



Sistema do calor

8 queimadores do calor (Itália “RIELLO ")

Dispositivo de controle da temperatura 8

° de circulação da temperatura do ar 230





Dispositivos da exaustão

2 grupos de exaustor, movimentação do motor da modulação de frequência.

Cada poder do motor é 3kw.



Córrego refrigerando do CAD da área - tomada do Pulverizador-ar

1000mm longo, motor de movimentação conectado diretamente

O poder é 5.5kw. Gire a velocidade é 1500rpm



Configuração elétrica do dispositivo

Toda a movimentação do transporte da tela adota o motor do controle de frequência

Quando a parada normal e parada de emergência,

O controle retarda a uma parada completa

O dispositivo de controle e a monitoração do equipamento estão no pano entram na área e na área de pano para fora.

Caixa elétrica
Pre-arranjo, projeto apropriado à mais alta temperatura de 40°, e humidade relativa 90% do fio
Tela do cabo do motor de movimentação do transporte
Outros cabos elétricos pequenos
Cabo de circulação do fã


Os cabos de controle, arranjaram de modo operacional.





De pano seção para fora



de pano rolos da plataforma e da tração para fora

movimentação 3kw

o rolo refrigerar de água 2, cada diâmetro é 570MM

J – pano de caixa para fora



O medidor contrário da tela



dispositivo da entrega de pano (dispositivo combinado de tratamento por lotes e de trança)

Rolos e mercê da tração com tela-conectado e trabalho junto para conduzir o isolamento

A tensão da tela pode ser ajustada

A escala da dobra é 1000mm

O diâmetro do dispositivo de tratamento por lotes é 1500mm



Eliminação estática do elevado desempenho

Uma barra do íon está no dispositivo de tratamento por lotes.



Um ajusta-se das ferramentas



Um grupo de peças vestindo





Pintura



Painel de instrumento e os componentes do armário da câmara para a pintura brilhante-azul, azuis (RAL5007)
tratamento antiferrugem, tal como a pintura ou o revestimento galvanizado na pintura prata-cinzenta, armário cinzento.
